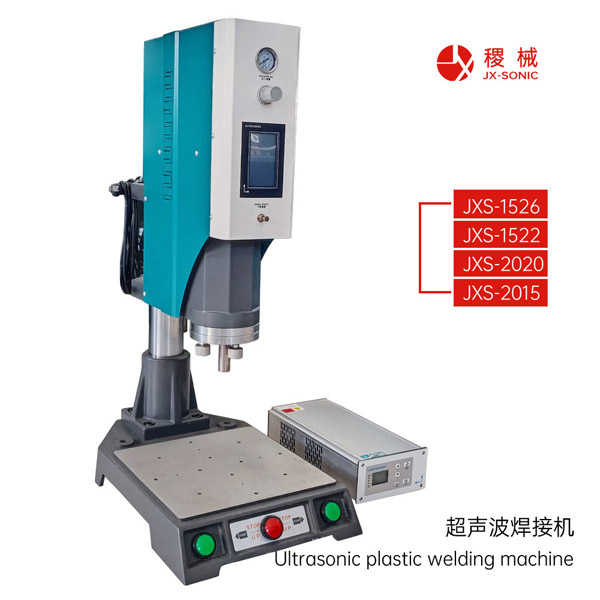

以下是超聲波焊接機的主要組成部分及其名稱和功能說明，適用于常見的塑料焊接機型：
1. 主機系統（電源與控制單元）
電源開關：控制設備通電/斷電。
控制面板：包含觸摸屏或按鍵，用于設置參數（頻率、時間、壓力等）。
發生器（電源箱）：將市電轉換為高頻電能，驅動換能器工作。
程序控制器：存儲焊接程序，控制焊接流程（如時間、能量、深度模式）。
2. 振動系統（核心工作部件）
換能器（Transducer）：將電能轉換為機械振動（通常由壓電陶瓷組成）。
變幅桿（Booster）：放大或調節換能器的振動幅度，連接換能器與焊頭。
焊頭（Horn）：直接接觸工件的金屬部件，傳遞超聲波振動至焊接面（材質多為鈦合金或鋁合金）。
3. 機械結構
機架：支撐整體設備的框架。
氣缸/伺服電機：提供焊接壓力（氣動或電動驅動）。
壓力調節閥：控制氣缸下壓的壓力大小。
導柱與滑塊：確保焊頭垂直運動，保持穩定性。
4. 輔助部件
底模（Fixture）：固定待焊工件的模具，確保精準定位。
限位開關：控制焊頭下壓的行程極限。
冷卻系統：風冷或水冷裝置，防止換能器過熱。
急停按鈕：緊急情況下切斷電源。
5. 其他可選配置
振幅調節器：通過變幅桿調整輸出振幅。
頻率追蹤系統：自動匹配換能器諧振頻率。
能量監測器：實時顯示焊接能量，確保一致性。
圖示說明
```
[電源箱] → [換能器] → [變幅桿] → [焊頭]
↑
[氣缸壓力] → [導柱]
↓
[底模] ← [工件]
```
注意事項
不同品牌或型號的超聲波焊接機可能存在局部差異（如集成化設計或附加功能）。
金屬焊接機與塑料焊接機結構類似，但參數和部件材質可能不同。
如需特定型號的詳細說明，建議參考設備說明書或聯系制造商。
